Опора забивная для столба забора

Лучше столбы забивать или бетонировать?

Все загородные строения, будь-то дом или дача, окружают забором, который служит не только защитным сооружением, но и является завершающим элементом в общем архитектурном ансамбле. Сборка ограждения – это чрезвычайно кропотливая работа, имеющая свои особенности. Столбы-опоры являются самым крепким основанием для всевозможных ограждений. Они могут быть металлические, деревянные, бетонные.

Стойкость и надежность парапета зависит не только от материала, из которого он сооружен, но и от метода его монтирования. Зачастую балки для забора вбивают в землю или, поместив их в заранее подготовленные ямы, заполняют бетоном. Оба способа имеют как удачные, так и несовершенные стороны в практичности их использования и экономичности при установке.

Требования к столбам для забора

Заборные столбы должны обладать высокими прочностными характеристиками, поэтому при их установке, учитывают требования, предъявляемые к столбам. Опорные конструкции монтируют таким образом, чтобы они смогли выдержать нагрузки и массу пролетов забора. Чтобы оградить сооружения от животных, действий ветра и снежных завалов, при установке учитывают запас прочности, которая не позволит ограждению завалиться.

Столбы выполняют не только оградительную функцию, но и выступают в качестве декора, поэтому если столб не подходит под общий дизайн забора, его лучше скрыть от посторонних глаз.

Выбор технологии установки

Технология монтажа опорных конструкций зависит от свойства грунта. Перед установкой конструкций следует провести геологический анализ местности, который позволит выявить глубину промерзания и уровень подземных вод. На участках с пучинистым грунтом, бетонировать опоры не советуют. Пучинистые грунты в процессе замерзания способны увеличиваться в размерах, а в период оттаивания снежных масс — превращаться в воду, что способствует проседанию грунта. Также талая вода способствует разрушению основания из бетона.

Забивают столбы в местах с твердым грунтом, бетонировать рекомендуют участки с почвой из песка и глины. Способ забивания опор не требует много времени и применяется для непостоянных конструкций.

Забивание опор

Для монтажа высоких опор можно использовать «бабку» — устройство для заколачивания свай.

Установка столбов для ограждений является простым и недорогим способом, который обеспечивает прочную основу для забора. Забивать опоры рекомендуют двумя способами:

• кувалдой, которая применяется для двухметровых конструкций;
• специальным приспособлением по забиванию опор в землю, используется для трехметровых столбов.

При забивании опор не потребуется транспортировка рабочего материала на участок и время для приготовления бетонной смеси. Однако перед выбором способа установки, стоит ознакомиться с преимуществами и недостатками каждого из них.

Преимущества

К преимуществам забивания опор относят:

• Легкость в исполнении работ. Конструкцию забивают в почву без использования раствора и рытья ямы.
• Отсутствие пучения почвы при использовании забивки опоры.
• Дешевизна способа обусловлена отсутствием использования дополнительного материала и затрат на транспортировку и другое вспомогательное оборудование.

Недостатки

Забивания опор для ограждений имеет следующие недостатки:

• Этот метод монтажа подходит не для всех типов грунта. На почвах с большим содержанием песка и торфа конструкция будет неустойчивой.
• Отсутствует возможность использовать способ забивания для массивных конструкций, так как под их весом столбы осядут или развалятся.
• Возникают трудности при установке опоры в грунт с высокой плотностью, так как в таких почвах находится много камней, которые приведут к деформации столбов в процессе монтажа.

Бетонирование

Схема бетонирования опор.

Способ установки опор с помощью бетонирования начинается с рытья ямок, в которые заливают бетонный раствор. Бетонирование различают двух видов:

• простое, которое используется на грунтах с оптимальным уровнем влаги;
• с применение щебня, которое актуально в слабых почвах и в местах с высоким уровнем вод.

По технологическому процессу бетонирование бывает: частичное и полное. Частичное бетонирование заключается в монтаже опоры в землю и частичном заполнении лунки цементным раствором. Этот способ более экономичный и используется при малых нагрузках. Полное бетонирование применяется для ограждений с большими нагрузками. Технология полной заливки бетоном заключается в укладке десятисантиметровой песчаной подушки и установки опалубки. Далее подготовленная форма заливается раствором из бетона и уплотняется, что позволит убрать воздух из смеси. Спустя месяц бетон высыхает и становится пригодным для установки столбов. Технология полного бетонирования обеспечивает конструкцию устойчивостью к перепадам температур и атмосферным осадкам.

Бетонирование имеет следующие преимущества:

• обеспечивает прочность забора даже в местах слабых почв;
• выдерживает большие нагрузки от установленных тяжеловесных ограждений;
• обеспечивает конструкцию долголетием за счет малой подверженности воздействию коррозии.

При установке столбов для заборов выделяют следующие недостатки:

• дороговизну материалов и расходы на оплату труда за счет сложностей выполнения работ;
• большие временные затраты на выполнение технологического процесса;
• выпучивание опор, которые установлены на влажные грунты.

Установка столбов имеет большое значение при сооружении забора. Они выполняют опорную функцию, на которой держится вся конструкция. Поэтому перед тем как приступить к монтажу столбов, важно определиться со способом их установки. Для начала следует провести анализ строительного участка, узнать структуру грунта и уровень вод в почве. Определить несущую способность выбранной местности и узнать возможные воздействия окружающей среды на конструкцию.

Выбирая способ монтажа опор – забивание, не следует рваться за низкой ценой и легкостью установки, ведь эти факторы могут поспособствовать перестраиванию ограждений уже через малый срок эксплуатации. Бетонирование все же лучше выбрать при установке тяжеловесных конструкций. Бетонируйте столбы с соблюдением технологической последовательности монтажа, и они прослужат не один десяток лет, сохраняя при этом свою прочность и крепость.

Способы забивки столбов для забора

Ограждение на забитых в грунт опорных элементах

Рано или поздно перед любым владельцем загородного участка встает вопрос об ограждении своей земли. Забор выполняет не только защитную функцию, но также придает участку с постройками законченный вид.

Естественно, конструкция ограды должна быть прочной, чтобы не пришлось каждый год ее поправлять или вовсе перестраивать. Надежность постройки в первую очередь зависит от правильного монтажа каркаса забора, основой для которого служат столбы, удерживающие всю конструкцию.

Способы установки

Металлические трубы применяемые в качестве опорных элементов ограждения

Опоры для заборов делают из металла, кирпича, бетона. Самый распространенный вариант – металлические столбы, которые изготавливаются из профилированных труб разного диаметра и длины. Элементы из металла не требуют сложного монтажа, и на них легко крепятся секции забора из самых различных материалов.

Цена таких столбов очень демократична, а долговечность делает их использование довольно привлекательным.

Чтобы выяснить, как забить столбы для забора, нужно ознакомиться с существующими способами, и сориентироваться, какой из них наиболее подходящий. Опоры устанавливают тремя способами: забиванием, бетонированием, забутовкой. Самым простым и доступным является метод обычного забивания труб в грунт.

Приемы забивания

Эскиз правильной забивки металлической трубы в грунт

Перед началом работ следует наметить, где будут находиться столбы будущего забора. Следует учесть, что расстояние между опорами должно составлять 2—3 м.

Забивка проводится по трем методикам:

1. С помощью кувалды.
2. Установка с применением «бабки».
3. Монтаж с использованием копра.

Независимо от способа забивания необходимо соблюдать следующие условия:

• нижнюю часть заглублять в землю на 1,2—1,4 м;
• начинать монтаж нужно с угловых опорных элементов, затем натянуть между ними шнур, чтобы установить уровень высоты последующих опор;
• при забивании стараться ударять по верху трубы не слишком сильно, чтобы она не ушла в землю больше, чем требуется и не деформировалась. Поднять забитый сверх меры столб на нужную высоту будет намного сложнее, чем ударить еще раз;
• перед установкой опор рекомендуют ту их часть, которая будет находиться под землей, покрыть битумом или антикоррозийным составом. Можно также просто покрасить.

Метод забивания используют для создания легких конструкций. Это может быть ограждение из сетки рабицы, профилированного листа или штакетника. При монтаже ограды из профлиста необходимо также учитывать парусность, и заглублять трубы не менее чем на 1,5 м.

Забивка с помощью кувалды

Забивка опоры ограждения кувалдой

Невысокие ограждения устанавливаются на небольших столбах (до 1,5 м длиной). Чаще для обустройства таких конструкций применяется кувалда. Для забивания используют прокладку из дерева между трубой и кувалдой. Человек, забивающий опору таким способом, должен располагаться над верхним краем опоры, чтобы иметь возможность размаха и сильного удара.

Прием, конечно, дешевый, но одновременно и трудоемкий, требующий больших физических усилий. При использовании кувалды есть риск перекоса столбов, поэтому рекомендуется выполнять эти работы в паре. Один держит трубу вертикально, второй забивает. Причем вертикальность вбитых опорных элементов следует проверять уровнем.

Установка с применением «бабки»

«Бабка» для забивания труб

«Бабка» представляет собой простой самодельный механизм для забивания в землю труб и подходит для монтажа опорных элементов длиной до 3 м. Инструмент можно изготовить самостоятельно:

1. Взять кусок трубы длиной 1 м. Диаметр трубы должен быть больше диаметра столба. Это нужно для того, чтобы труба свободно на него надевалась.
2. На один конец трубы приварить металлический круг, добавить дополнительный груз (металлические обрезки, свинец). Чем тяжелее будет «бабка», тем легче она забьет столб в землю. Масса «бабки» должна быть от 10 до 30 кг.
3. Утяжеляется механизм с помощью металлического круга, приваренного не к самому концу трубы, а с отступом на несколько сантиметров внутрь. Полученная емкость заливается расплавленным свинцом.
4. Для удобства процесса нужно приварить к трубе на противоположном от утяжеления краю две металлические ручки длиной около 1,5 м.

Столб устанавливается в намеченном заранее месте, на него надевается бабка. Механизм поднимают за ручки на полметра и с усилием опускают. Труба скользит по столбу и за счет утяжеления быстро вгоняет опору в землю.

Для большего удобства и облегчения работы можно установить треногу, на которую цепляется с помощью прочного каната или цепи и блока «бабка» (на «бабке» для этой цели приваривается крюк). Для забивки тянут за свободный край цепи или каната, поднимая «бабку», и затем отпускают.

За счет того, что столб находится внутри трубы «бабки», повышается точность нанесения ударов и значительно уменьшается возможность отклонения опоры от вертикальной линии.

Монтаж с использованием копра

Монтаж опор для ограждения с использованием копра

Более дорогой, но надежный способ установки опорных элементов – применение техники. Но не каждому владельцу участка он может подойти, так как не всегда есть возможность свободного заезда техники.

Копер – это специальная строительная техника, которая может устанавливать столбы в почву и выдергивать их. Его используют при монтаже и демонтаже заборов. Она бывает ручной, самоходной и несамоходной. С помощью копра можно установить и демонтировать любой забор за короткое время.

Плюсы и минусы метода забивки

Ограждение можно установить таким способом самостоятельно в сравнительно короткие сроки и за небольшие деньги за счет того, что:

• не нужно копать ямы для установки опор;
• стоимость конструкции удешевляется, так как нет необходимости покупать материалы для бетонирования столбов;
• для установки не требуется применение сложной техники и оборудования.

Поэтому, если грунтовые воды проходят достаточно глубоко, и нет риска расшатывания опоры из-за движения грунта, забор со столбами, забитыми в землю, будет довольно устойчив и долговечен.

При установке забора забивным методом следует учитывать, что:

1. Если грунт недостаточно плотный, столбы может перекосить. Усугубляет ситуацию повышенная парусность. Поэтому перед принятием решения о методе установки опор следует все внимательно просчитать.
2. Забивным способом монтируются только легкие заборы. Если вес ограждения достаточно высокий, то вся конструкция может дать усадку.
3. Забивают столбы только в мелко каменистую почву, чтобы исключить попадание трубы на преграду в виде крупного камня.
4. При ударах верхняя часть опоры может деформироваться.

Если владелец участка решает устанавливать столбы для забора методом забивки, он должен четко определить вид почвы на участке и просчитать парусность, так как она влияет на рекомендуемую глубину и метод установки опор.

Забивные опоры для быстровозводимых фундаментов. Этапы монтажа секционного ограждения.

Приморский край, Владивосток

На фотографиях — вовсе не амуниция древнего охотника, а новые забивные опоры для быстровозводимых забивных фундаментов, используемых для строительства заборов, теплиц и иных конструкций, имеющих в конструкции металлические стойки в качестве несущего каркаса. С помощью таких забивных фундаментов строительство секционных ограждений происходит и быстро, и качественно, а само ограждение отличается эстетической красотой и длительным сроком эксплуатации.

Компания «СМУ-25» (бренд «Без бетона») занимается установкой во Владивостоке и Приморском крае секционных заборов, заборов из профнастила, ограждений для режимных объектов, а также ворот различной конструкции (откатные, распашные), винтовых и забивных фундаментов, автоматики для откатных ворот. Компания предлагает комплектующие для ворот откатных, шлагбаумы, защитные элементы забора, фурнитуру для забора и многое другое. Производим обучение по устройству заборов и винтовому фундаменту. Адрес компании: г. Владивосток, ул. Днепровская, 90А. Телефон +7 (423) 208-8000.

Забивная опора применяется для установки металлических или деревянных стоек различного сечения для модульных ограждений, теплиц, навесов, беседок, арок, дорожных знаков. Забивается в грунт на глубину от 50 см. Забивка опоры в грунт производится с помощью ручного, пневматического или электрического инструмента. Не требует бетонных и земляных работ, чем значительно сокращает время монтажа. Сезонность монтажа — отсутствует.

Преимущества забивных фундаментов:

• нет земляных работ
• защита горячим цинкованием
• монтаж каждой опоры за 60 секунд
• низкая стоимость
• возможность повторного использования
• всесезонность монтажных работ

Опоры изготовлены из листовой стали Q235 по стандарту ISO 630 Fe360A с толщиной 3-5 мм. Отечественные аналоги материала: СтЗкп — сталь конструкционная углеродная обыкновенного качества (ГОСТ 380-2005). Для повышения антикоррозионных свойств поверхность опоры — горячеоцинкованная согласно DIN EN ISO 1461. Толщина цинкового покрытия составляет не менее 55 мкм.

Разновидности забивных опор, используемых в строительстве модульных ограждений:

• Серия ОЗ-60 «Стрела» длина 830 / 1200 мм, толщина стенки 3 мм, применение: для опоры круглого сечения диаметром 60 мм, крепление опора-столб: кольцо обжимное.
• Серия ОЗ-60х60 «Стрела» длина 850 / 1200 / 1500 мм, толщина стенки 3 мм, применение: для опоры квадратного сечения размером 60х60 мм, крепление опора-столб: саморезы.
• Серия ОЗ-50х50 «Гарпун» длина 850 мм, толщина стенки 2 мм, применение: для опоры квадратного сечения размером 50х50 мм, крепление опора-столб: саморезы.

Монтаж производился в г. Владивостоке, сентябрь 2014 года бригадой строителей компании «СМУ-25». Данные ограждения, ворота, калитки и забивной / винтовой фундамент поставляются компанией «СМУ-25». Осуществляется продажа в г. Владивосток и г. Москва с доставкой заказчику транспортными компаниями по всей России.

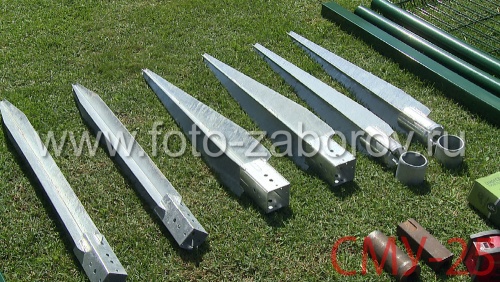

Забивные опоры «Стрела» и «Гарпун» для быстровозводимых фундаментов из оцинкованной стали.

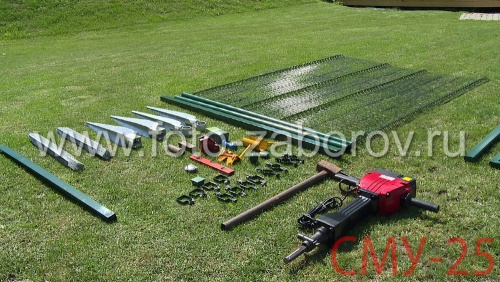

Комплект установочного оборудования и рабочего инструмента для монтажных работ на объекте: опоры забивные, стойки круглые, стойки квадратного сечения, сетка, кольца обжимные, метизы, хомуты, отбойный молоток, кувалда, уровень трубный и пр.

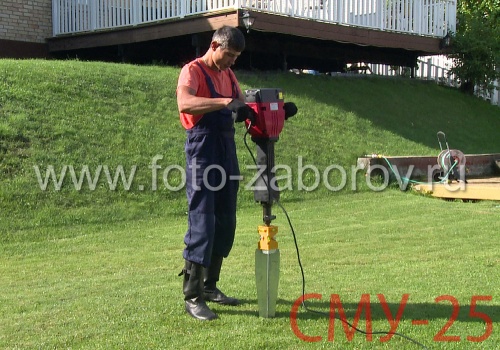

Забивка опоры в грунт с помощью отбойного молотка.

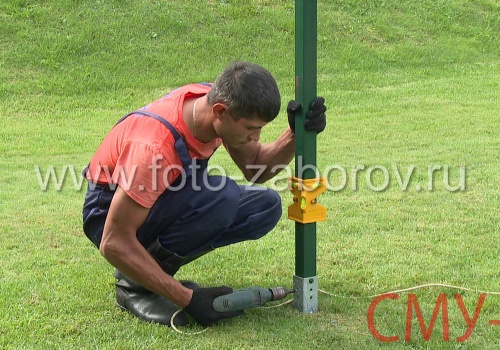

Установка металлической стойки квадратного сечения в опору с контролем по трубному уровню.

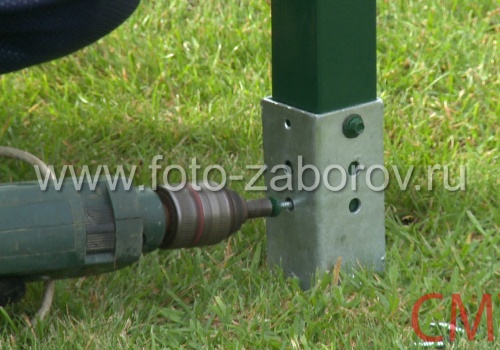

Фиксация столба в опоре с помощью саморезов.

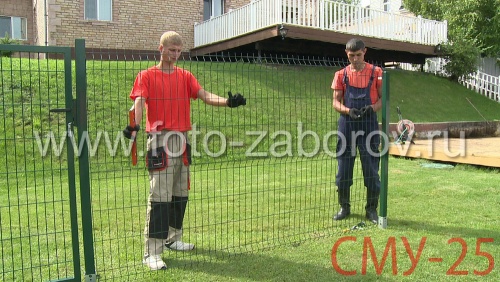

Монтаж секции из сварной сетки на столбы.

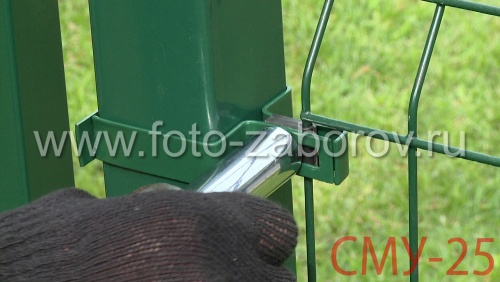

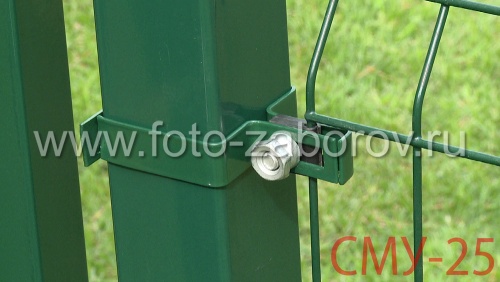

Фиксация сетки ко столбу при помощи металлического хомута.

Горизонтальный паз в хомуте обеспечивает удобный адаптивный монтаж, а контргайка обеспечивает надёжность разборного соединения.

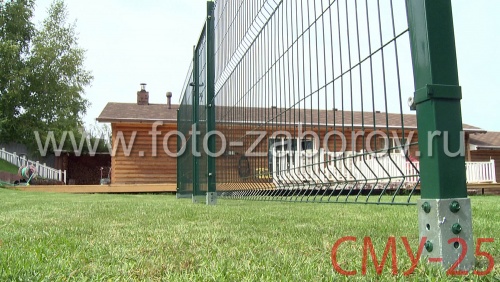

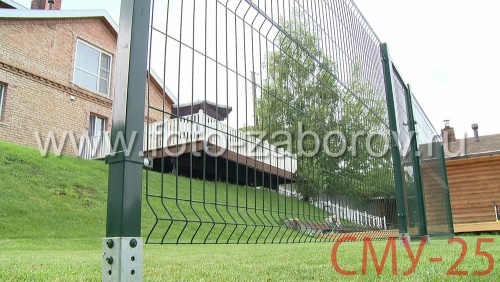

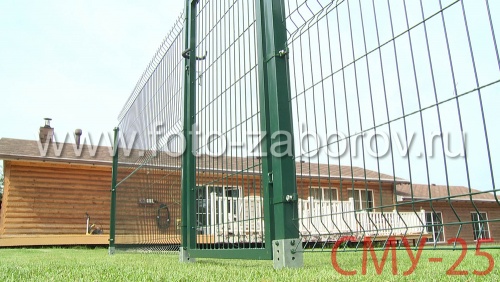

Собранная секция модульного забора.

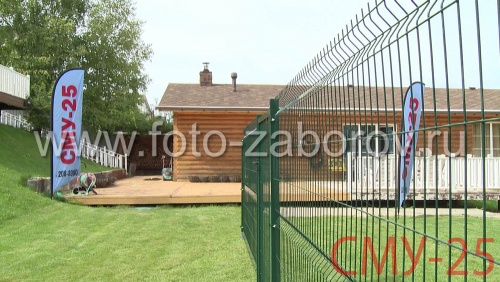

Собранная секция модульного забора.

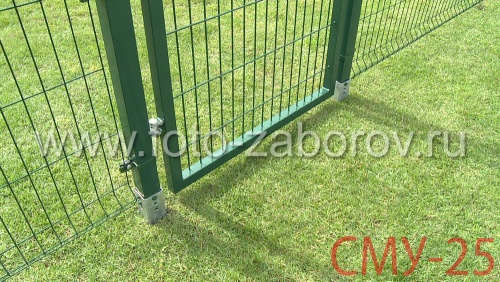

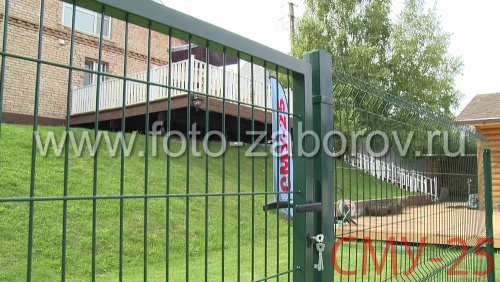

Калитка модульного забора из сварной сетки.

Изогнутая форма сетки обеспечивает ограждению дополнительную жесткость и прочность конструкции.

Замок калитки оснащен защёлкой с удобной ручкой для открытия.

Специальные петли обеспечивают плавность хода при открытии калитки в течение всего срока службы.

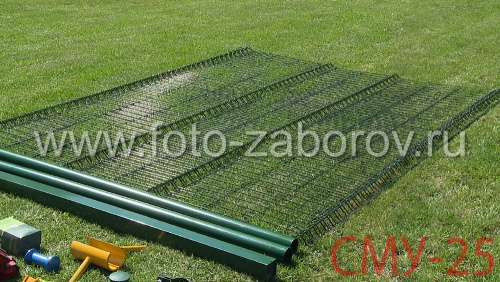

Комплект заготовок для установки столбов круглого сечения.

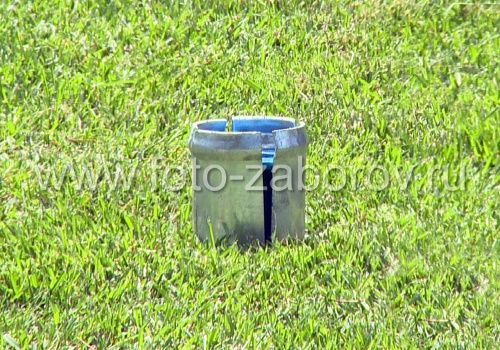

Забивная опора круглого сечения «Стрела», установленная в грунт.

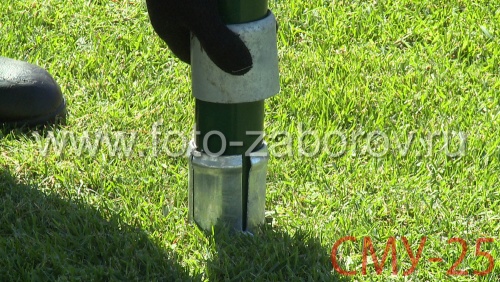

Для фиксации круглого столба в опоре достаточно надеть обжимное кольцо.

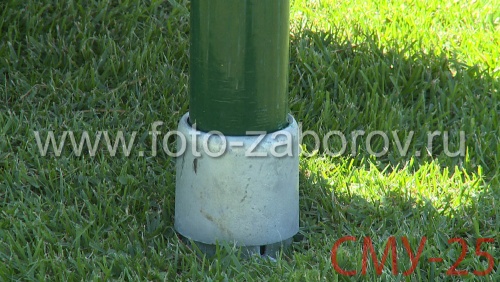

Обжимное кольцо надёжно удерживает столб ограждения в забивной опоре.

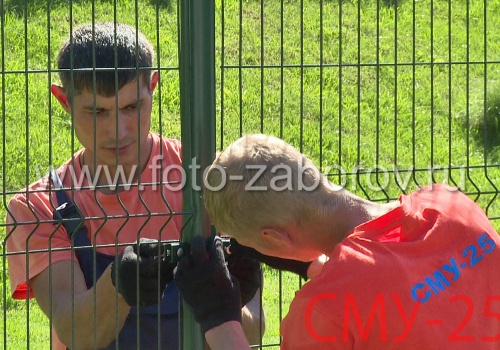

Работа монтажной бригады по установке ограды из сварной сетки.

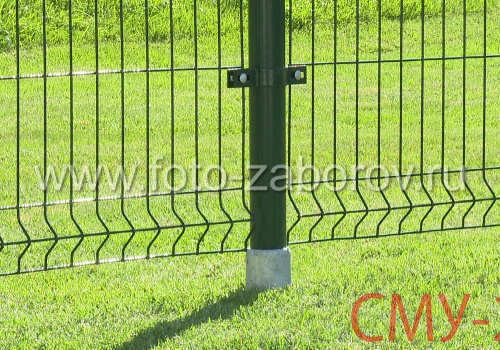

Секции ограждения из сварной сетки надежно притянуты к круглому столбу соответствующими хомутами.

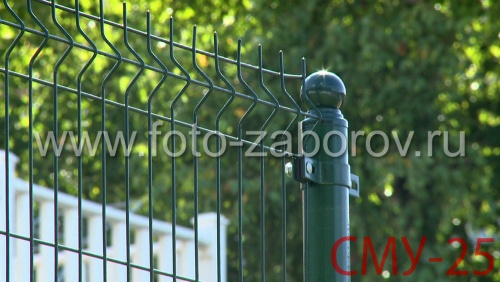

Декоратиный шар-наболдашник на столбе придает ограждению аккуратный целостный внешний вид.

Дизайн, технологии, материалы: забивные опоры Стрела и Гарпун, кольца обжимные, саморезы, опоры металлические квадратного и круглого сечения, модульное ограждение из сварной сетки.
