В данной статье я покажу как можно из подручных материалов сделать хороший земляной бур своими руками.

Вот и начинается весенняя пора! А значит, начинаются работы в огороде и саду, а так же различные стройки. Вот и я решил в своем дворе заменить покосившейся после зимы забор, а именно заменить столбы. Для копания новых ям мне потребовался земляной бур, но так как его у меня не было, то было решено сделать его своими руками. И теперь хочу поделиться с вами тем, что у меня получилось:

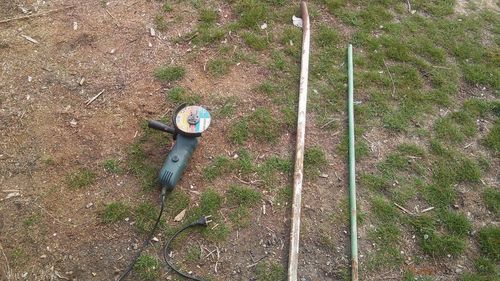

— куски труб;
— диск от пилы;
— болгарка;
— сварочный аппарат;
— мелкие железки.

Процесс изготовления земляного бура

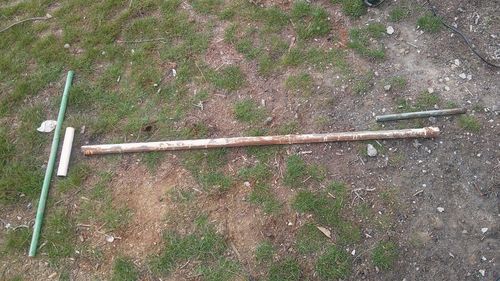

Сперва прикидываем, что хотим смастерить:

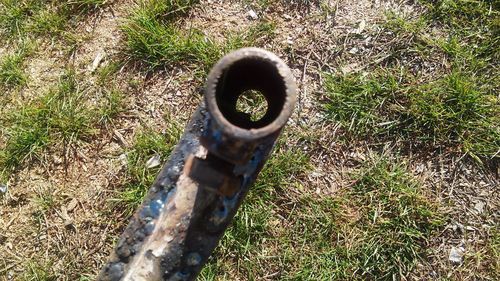

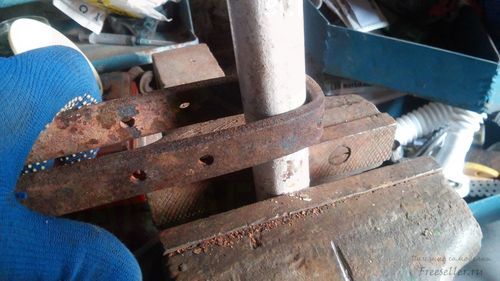

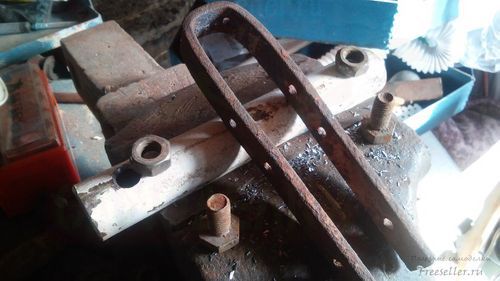

на обрезке трубы загибаем металлический хомут, затем просверливаем отверстия для болтов.

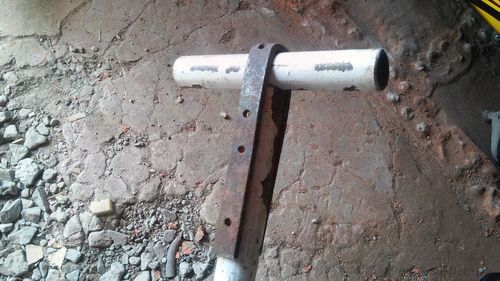

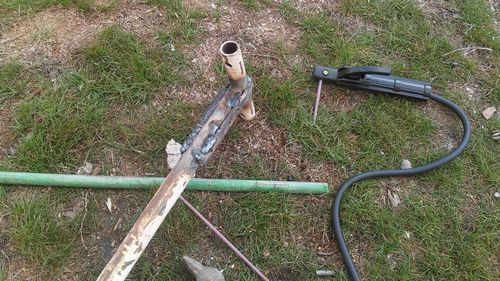

Далее обвариваем хомут.

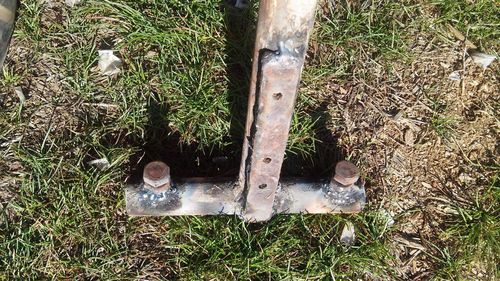

Затем привариваем гайки.

Совет

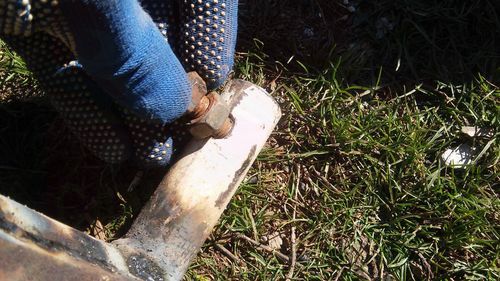

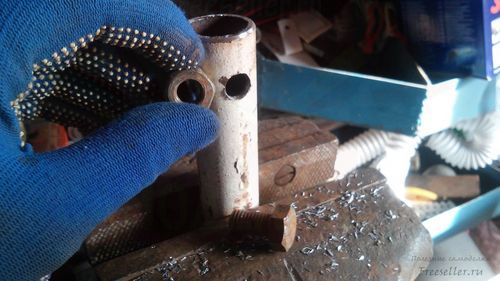

Чтобы гайки приварить точно по отверстию в трубе, необходимо сначала накрутить на неё болт, вставить в отверстие и лишь потом приваривать. На фото ниже все видно.

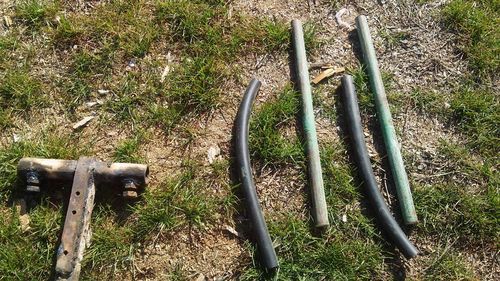

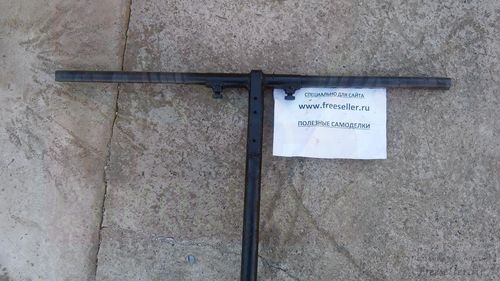

Далее для рукоятки я взял два обрезка толстого прута, по диаметру как раз что бы входил в трубу и его можно было затянуть болтами. (Сделал так для того, что бы ручки были съемные и самодельный бур можно было свободно перевозить в машине.)

А так же одел на пруты куски резиновой шланги для лучшего сцепления при работе с руками.

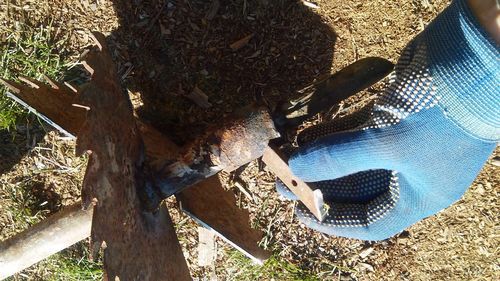

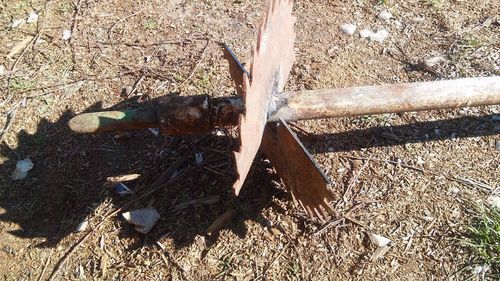

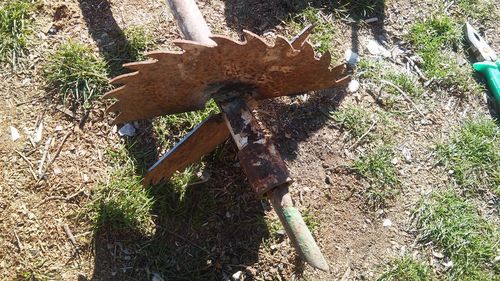

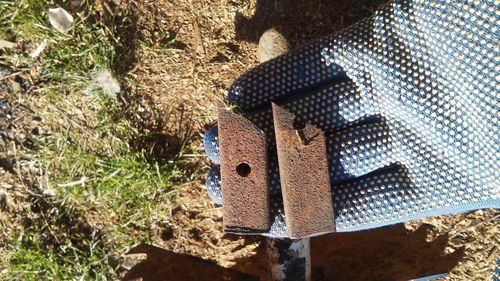

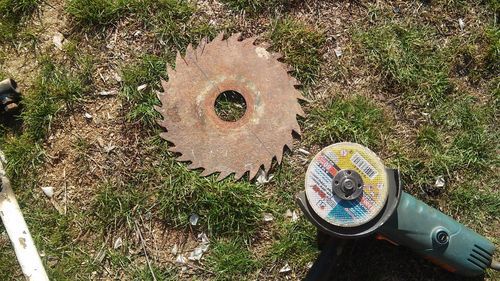

Теперь непосредственно сам режущий инструмент я изготовил из диска пилы, разрезав его не две части и приварил к трубе под углом примерно в 120 градусов, так же приварил две маленькие пластинки и острый кол на конце. На фото ниже всё видно:

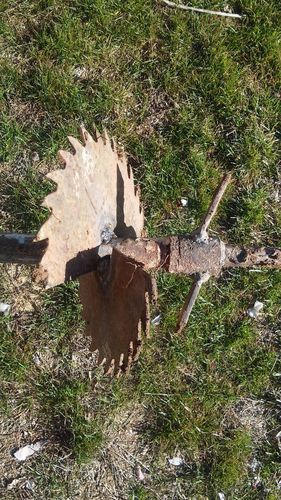

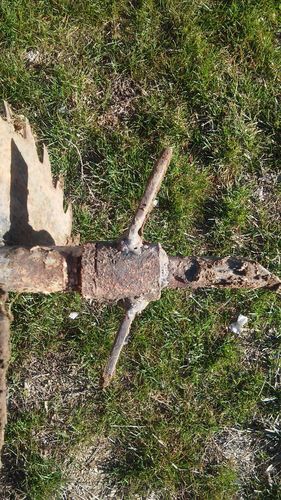

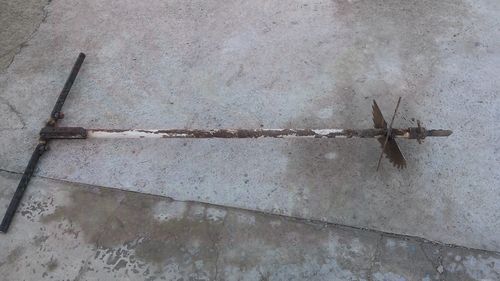

И вот получился готовый результат

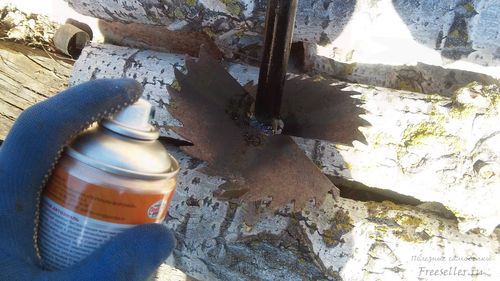

Так же взял баллончик с краской и покрасил самодельный земляной бур

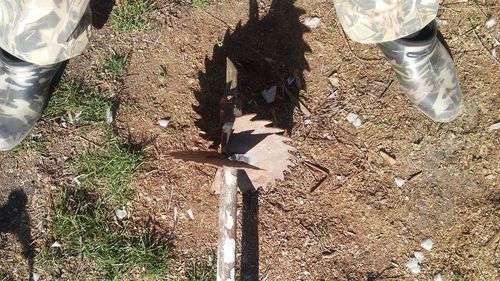

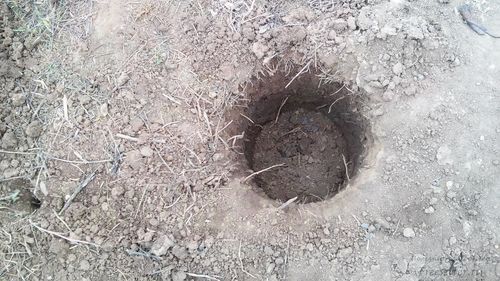

Вот ямка выкопанная буром:

А так же выкладываю видео:

Здесь просто обзор данного самодельного бура:

А здесь бур в работе, я показываю как он копает:

Приятного просмотра. Если возникли какие либо вопросы, пишите в комментариях, с удовольствием отвечу.

Спасибо за внимание!

Специально для сайта:

Бур для столбов: особенности выбора и эксплуатации

Что это такое?

Ямобур — специальный вид строительной техники, основная цель которого — сделать в почве отверстия необходимого размера. По-другому этот процесс называется бурением цилиндрических ям в разных видах грунта. Сфера применения данного агрегата очень широка, его используют для установки опор мостов и ограждений, при монтаже осветительных столбов, закрепления свай, а также для посадки саженцев и других видов земляных работ.

Виды буров для столбов

Землебуры имеют несколько основных видов, различающихся по мощности, размерам и предназначению. Основные типы этой строительной техники делятся на три группы:

• немоторизованные ямобуры (ручные конструкции, которые активно используются в быту);
• механизированные землебуры (ручные буры, работающие на бензине и специальном моторе);
• навесные (механизированные конструкции, которые работают вместе с трактором или другой строительной машиной).

Буры первой группы делают в почве отверстия небольшого диаметра и глубины. Бурение грунта происходит благодаря усилиям оператора, который держит ручной ямобур. Он удобен и прост в эксплуатации. Такой ямобур можно легко перевозить, так как он достаточно компактный. С помощью ручного бура можно легко поставить деревянный забор или выкопать ямы под саженцы.

Конструкция данного агрегата следующая: он состоит из основного стержня с ножом и ручки Т-образной формы. Есть модели земляных буров со съемными ножами или винтом, это позволяет делать ямы разного диаметра. Чаще всего ручные буры делают разборными. чтобы их можно было легко перевозить. Обычно таким инструментом можно пробурить отверстия в почве глубиной до 2-метров с диаметров до 30 см.

Механизированные буры оснащены приводом. Конструкция такой установки также не сложная — бур имеет винтовой шнек или стержень и бензиновый или электрический привод с мотором с редуктором. Шнековая часть агрегата двигается за счет вращательно-поступательных движений зубчатых передач. Такой бур является более мощной техникой, однако его мощь полностью зависит от производительности мотора. С помощью данного инструмента можно сделать более глубокое отверстие в почве. Глубина ямы, которая сделана механизированным ямобуром, достигает отметки в 3 метра.

Буровые установки, которые чаще всего бывают навесными. предназначены для изготовления скважин большого диаметра и размера. Их обычно используют для установки столбов уличного освещения, ограждений промышленных предприятий, аэропортов, вокзалов и т. д. С помощью навесных буровых установок делают шпунтовые ограды для траншей и котлованов. Ввинчивание винтовых опор также происходит с помощью таких землебуров. Они имеют большую производительность и мощность, благодаря навесным буровым установкам сокращается себестоимость строительно-монтажных работ и увеличивается скорость освоения объектов.

Стоимость бура для столбов

Обычному человеку, который столкнулся с проблемой бурения скважины, навряд ли придет мысль — приобрести земляной бур. Чаще всего этот инструмент берут в аренду, особенно если необходимо сверление земли на большую глубину. В крайнем случае, садовый ямобур можно сделать своими руками. Простейшая модель земляного бура стоит около 1500−2000 рублей, однако покупать его нужно в том случае, если планируется постоянное использование инструмента.

Стоимость аренды буровой установки со строительной техникой варьируется от 12 до 20 тысяч рублей за смену. Как правило, в эту сумму входит перевозка столбов, доставка их до места и непосредственно бурение. Аренда ручного ямобура несколько дешевле — 9−11 тысяч рублей за смену.

Различные модели ямобуров предназначены для конкретных видов грунта и строительных работ. Соответственно меняются технические характеристики агрегатов, а значит — и их стоимость. К примеру, модель земляного бура Tadano может делать ямы глубиной до 12 метров с диаметром отверстия до 800 мм. Его используют для бурения грунта под фундамент, установки столбов для освещения и т. д. Цена аренды такого бура колеблется от 14 до 18 тысяч рублей за смену. А стоимость самой установки может доходить до 80000 рублей.

Ямобур Bobcat, который считается минипогрузчиком, способен делать отверстия меньшей глубины. Его применяют для ввинчивания свай, установки ограждений и столбов. Цена аренды такого инструмента в среднем равна 15000 рублей за смену. Есть множество других земляных буров — ГАЗ, Камаз, ЗИЛ, МТЗ. Все они бурят грунт с различной глубиной.

На что обратить внимание при покупке?

При покупке или аренде земляного бура прежде всего стоит обращать внимание на его технические характеристики, а это:

• глубина бурения;
• диаметр отверстий;
• количество отверстий за смену (при аренде);
• мощность бура.

При аренде агрегата также учитывайте необходимость заказа спецтехники и доставки установки для бурения.

Перед покупкой/арендой инструмента стоит уделить внимание ножам/лопате. Нужно, чтобы они были острыми и самозатачивающимися. Так как установке предстоит раскалывать камни, разбивать комки земли и рвать траву, ножи должны быть выполнены из качественного металла.

Эксплуатация и уход за буром для столбов

Первое правило, при выполнении которого инструмент прослужит долго — это использовать его по назначению. Нужно бурить землю определенной моделью ямобура, которая учитывает специфику грунта. Важно изучить технические характеристики. и не требовать от установки большего. Кроме того, если Вы решили бурить землю впервые, то не помешает изучить некоторые теоретические аспекты. К примеру, ручным ямобуром Вы сможете проделать не более 30 ям в день. Облегчить работу может использование специальной треножной системы, которая помогает вертикальной фиксации и извлечения агрегата. Если ручной бур застрял в грунте, вытащить его поможет специальный рычаг. Нужно его зажать и повернуть инструмент против часовой стрелки. Агрегат прослужит дольше, если его смазывать антикоррозийным средствами и краской для закрепления.

Бурение отверстий в земле — довольно сложный и трудоемкий процесс. В случае использования ручного инструмента нужно придерживаться вышеперечисленных правил по эксплуатации и тогда агрегат прослужит Вам не один год. Если Вы планируете разовое мероприятие по бурению, тогда рациональнее будет заказать установку.

Бур для столбов своими руками (видео)

Бур для сверления скважин под столбы своими руками — инструкция и чертежи

Возведение полноценного столбчатого фундамента – работа сложная, требующая наличие опыта и профессиональных инструментов. Для сверления скважин можно задействовать спецтехнику или сделать бур самостоятельно. В особенности это актуально при больших объемах строительства.

Конструкция бура

технология применения бура

Бур предназначен для формирования скважин в грунте на глубину установки столбчатого фундамента. Для этого в конструкции предусмотрена режущая часть, которая может иметь различную форму. Важно, чтобы при вращении выполнялась выемка грунта и его аккумуляция в приемнике.

На первом этапе необходимо правильно подобрать конфигурацию. Существует несколько отличий в конструкции, которые впоследствии определят функциональность бура:

• Разрыхлитель. Может быть в виде двух наклонных плоскостей или в виде шнека – спиралевидного ножа, расположенного на штанге.
• Наличие грунтоприемника. Он предназначен для сбора почвы и ее дальнейшего удаления после заполнения. Удобен для формирования скважин большого диаметра от 35 см.
• Плуг для формирования нижней расширенной зоны в почве. Это необходимо для усиления будущего столбчатого фундамента. Элемент обязателен при возведении зданий с большой массой.

Изготовление бура следует начать с составления чертежа. Он напрямую зависит от требований к конструкции.

Виды буров

Одним из определяющих критериев является форма режущих плоскостей и их месторасположение на штанге. Если объем работ будет относительно небольшим, а диаметр скважины не превышает 20 см – можно сделать шнековую модель.

Такая конструкция относительно просто изготавливается, при этом есть широкий выбор материала режущей части. Однако следует учитывать особенности его применения:

• Для удаления грунта необходимо каждый раз извлекать бур из скважины.
• Невозможно сформировать расширенную область в нижней части фундамента.
• При заполнении шнековых плоскостей почвой потребуются большие усилия для извлечения грунта.

Альтернативой этой модели является устройство со сменными лезвиями. Они устанавливаются на специальные монтажные площадки, расположенные под углом относительно друг друга.

Такая форма позволяет делать скважины различных диаметров, применяя один и тот же бур. Также следует отметить минимальную трудоемкость изготовления и возможность установки новых режущих частей на замену вышедшим из строя. Недостатки изделия со сменными лезвиями такие же, как и у шнековой модели — низкая производительность и возможность бурения скважин с нормированным диаметром по всей протяженности.

Этими недостатками не обладает бур, у которого режущая часть выполнена в форме цилиндра. Его нижняя часть имеет две плоскости, расположенные под углом. Почва собирается в приемнике, который имеет достаточную вместительность.

Особенностью является навесной плуг, который предназначен для расширения диаметра скважины у ее основания. Он может устанавливаться на все вышеописанные модели, но именно для этой плуг наиболее эффективен.

Самостоятельное изготовление

После выбора оптимальной схемы бура можно приступать непосредственно к его изготовлению. Для этого понадобятся расходные материалы, сварочный аппарат и режущий инструмент – болгарка или ножовка по металлу.

Самый простой вариант изготовления — схема со сменными лезвиями. В качестве их исходного материала изготовления можно взять диски по металлу различного диаметра – от 160 до 350 мм. Размер внутреннего посадочного отверстия должен быть различен. В этом заключается основное преимущество сменных лопастей.

Для изготовления понадобятся следующие материалы:

• Штанга. Она изготавливается из трубы круглого или квадратного сечения. К ней привариваются монтажные пластины для установки двух половинок дисков, а также площадка для крепления рукояти.
• Рукоять. Делается из той же трубы, что и штанга. Для соединения лучше всего приварить фланец на 4 болта крепления.
• Диски. Их толщина должна быть минимум 2,3 мм. Это необходимо для жесткости конструкции. Они разрезаются на две половинки, в каждой из которых делаются монтажные отверстия для крепления к пластинам на штанге.

Угол между плоскостями половинок дисков должен составлять 30°. Это обеспечит оптимальное срезание слоя почвы без приложения больших усилий. В случае изготовления конструкции с плугом рекомендуется заказать его режущую часть отдельно или приобрести уже готовую модель.
